| Hemos preparado una pequeña guía
para ilustrar una de las posibilidades a la hora de montar
un nodo en nuestra vivienda. Actualmente ya existen muchos
equipos económicos que vienen con antenas integradas
y son resistentes a la intemperie, pero en la época
que elaboramos la instalación únicamente disponíamos
de equipos profesionales que, para uso doméstico eran
demasiado caros. |
| |
|
|
|
|
|
|
|
|
|
| Partimos de una instalación con la posibilidad
de conmutar entre dos antenas, para realizar pruebas. Instalaremos
el punto de acceso dentro de una caja estanca con una antena
sectorial de panel, y aprovecharemos la otra salida del punto
de acceso para instalar una omnidireccional. Esto nos permitirá
conmutar desde nuestro ordenador, entre una y otra antena
para realizar pruebas, pero nunca emplear ambas al mismo tiempo,
sino tendremos problemas. |
| |
|
|
|
|
|
|
|
|
|
| La antena: PACIFIC WIRELESS RT20. |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Ya que necesitábamos una antena sectorial y un lugar
para albergar el punto de acceso, optamos por una solución
muy práctica: antena y caja juntas. Este tipo de
antena nos brinda 14 dbi y una apertura de 36º en el
plano horizontal y vertical, más que suficiente para
lo que buscamos.
Podemos encontrar más información en : www.ansat.es/soporte/docs/wifi/R2T24-15_DataSheet.pdf
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| El punto de acceso: LinksysWRT54G |
| |
|
|
| |
|
|
|
|
|
|
|
|
|
|
Uno de los mejores ap del mercado . Sus posibilidades de
actualización, sus dos antenas exteriores y su estabilidad
le convierten en una de las soluciones domésticas
más destacables. Como de serie no viene con la función
WDS, deberemos insertarle un firmware que la soporte. El
que hemos empleado nosotros es el Starori Pre3. No vamos
a describir ahora el proceso de actualización ni
configuración, pero podéis encontrar un artículo
estupendo aquí.Hay
que tener en cuenta que insertar al punto de acceso un firm
no autorizado anula la garantía del fabricante.Una
vez actualizado, procedemos a configurarlo según
los deseos personales.
Web del fabricante: www.linksys.com
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| MONTAJE DEL PUNTO DE ACCESO DENTRO DE LA
CAJA. |
| |
|
|
|
|
|
|
|
|
|
| Ahora toca destripar el Linksys. Debido a que
su carcasa es demasiado abultada, y para mejorar la refrigeración,
procederemos a desmontar los plásticos exteriores y
dejar la placa pelada. Hay que procurar realizar el proceso
descargados completamente de electricidad estática,

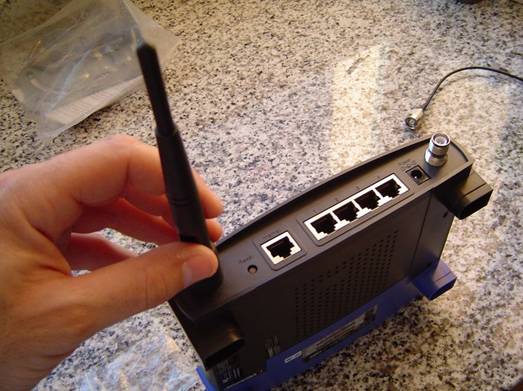

ya que de lo contrario podemos dañarla. Procedemos
a quitar las antenas. Simplemente desenroscamos y salen sin
traba alguna. |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

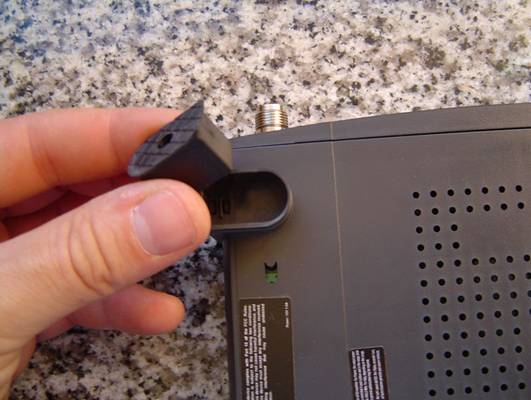

Quitamos los soportes de goma de la parte
inferior, que nos descubrirán las pestañas
de fijación.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

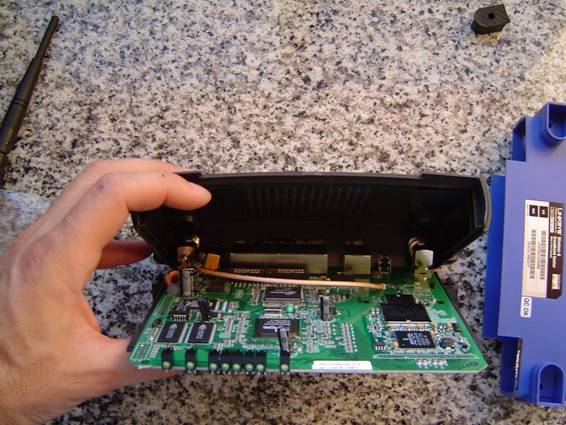

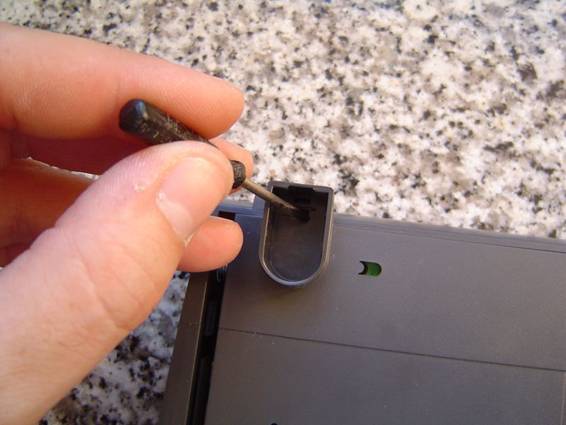

Con un destornillador hacemos palanca
y se liberarán las tapas.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Quitamos todas las tapas que “sobran”….
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Y nos quedamos con lo que realmente vale….
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

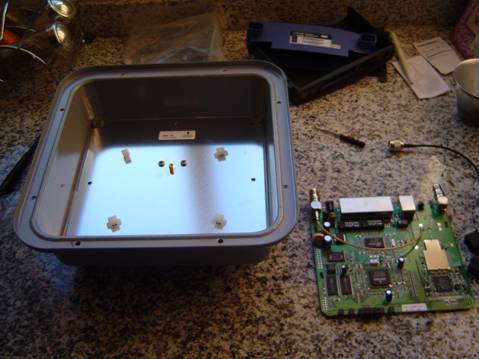

Ahora toca meter la placa y el alimentador
dentro de la antena. Para ello hay que mirarselo dos veces,
porque luego tenemos que cerrarlo todo y no tiene que quedar
ningún cable fuera de lugar. El panorama parece desolador,
pero no lo es… bueno, manos a la obra.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
El primer problema que encontramos es
que si ponemos la placa tal cual sobre la antena nos tocará
el conector de esta sobre el circuito impreso, cosa que
no recomendamos a menos que nos sobre el dinero para comprar
otro punto de acceso. Por lo tanto tenemos que agenciarnos
unos separadores suficientemente largos para que, una vez
puesto el pigtail, el cable pueda salir sin doblarse mucho.

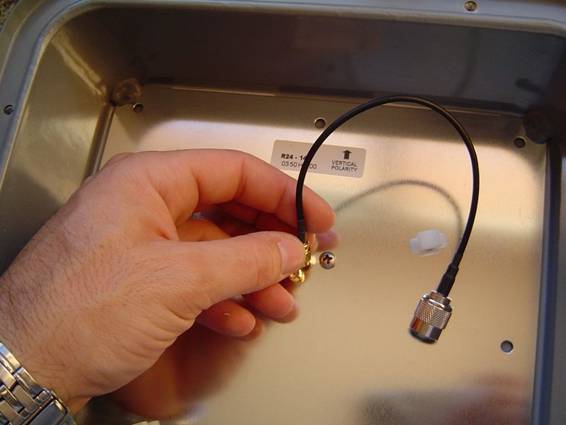

Colocamos el pigtail
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

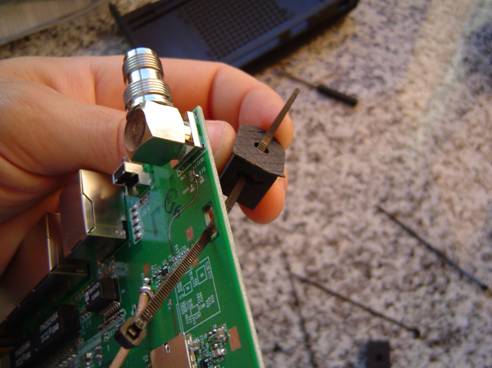

Nos “inventamos” unos separadores
de placa. En este caso empleamos los topes de goma que vienen
en la caja.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

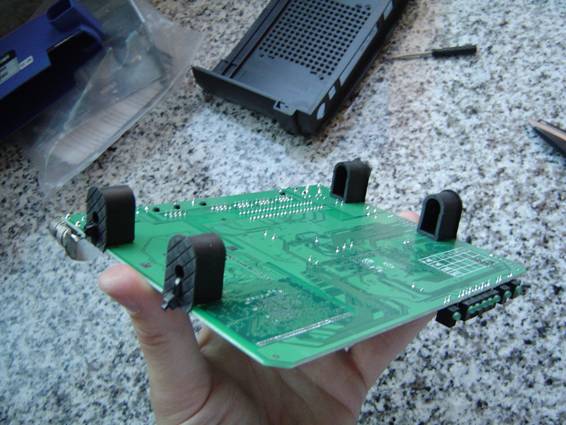

Nos tiene que quedar algo como una tortuga
panza arriba.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

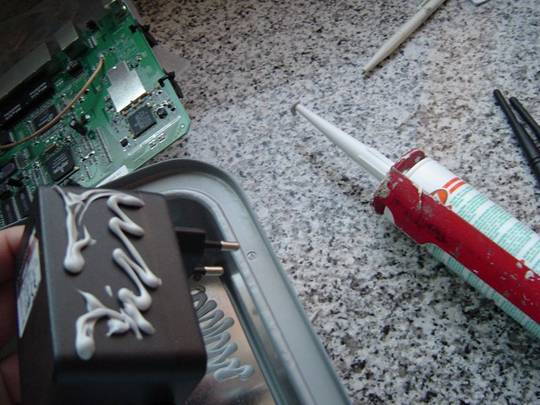

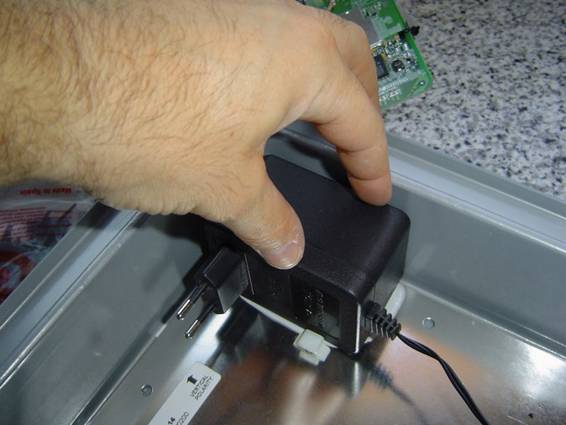

Cogemos el alimentador y le damos una
pasadita de silicona, para adherirlo a la pared y que no
esté dando vueltas luego.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Lo pegamos en una esquina.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

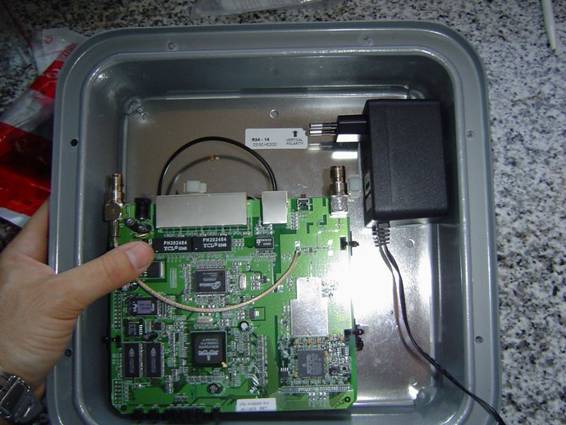

Y colocamos el resto..
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| MONTAJE DE LAS ANTENAS. |
| |
|
|
|
|
|
|
|
|
|
|
Bueno, ahora nos subimos al tejado a ver
que podemos hacer. Si nos acercamos a una buena ferretería
o a una tienda para antenistas podemos encontrar mil y un
soportes que se adapten a lo que queremos montar. Como tenía
por casa un mástil, lo único que adquirí
fueron dos garras para fijarlo a la pared. Además,
necesitaremos subir desde el ordenador un cable Cat 5 y
procurarnos alimentación si no utilizamos un P.O.E.
Hay que cerciorarse, para el buen funcionamiento de las
antenas omnidireccionales, que no hay ningún obstáculo
cerca, ya que nos darían mil y un problema.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

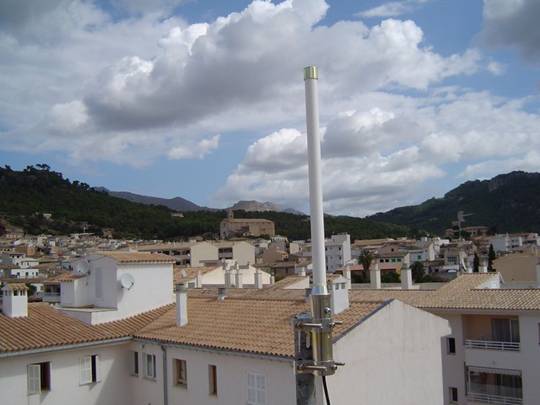

Una vez alzado el mástil y con
los cables cerca, procedemos a fijar las antenas.
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

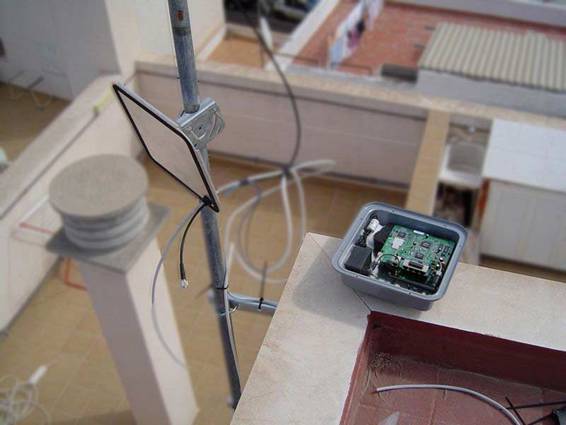

Cableamos correctamente todo…
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Y miramos un poco la vista para ver dónde
apuntamos la direccional…
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Proceso terminado …. Si colocáis
un par de bridas y lo dejáis curioso mejor…
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|

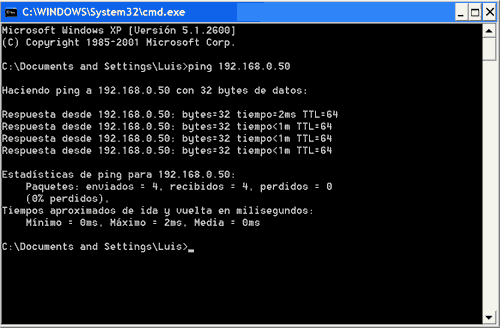

| Ahora vamos al ordenador y comprobamos que
el punto de acceso está vivo. Para ello le hacemos
ping ( inicio -> ejecutar -> ping (poner IP). ) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| 2004 - Luis M. Felipe. |
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
